Metalo-al-metala sigela papilia valvo

La papilia valvo GYPYD363H, malmola-veldita, estas optimumigita de nia teknika personaro post sorbado de la strukturo kaj karakterizaĵoj de fremdaj similaj produktoj kaj supervenkado de la difektoj ekzistantaj dum la uzo de la originalaj produktoj, igante ĝian servodaŭron pli daŭra kaj la sigeladon pli fidinda. La papilia valvo adoptas la tridimensian ekscentran dezajnan principon, kaj la sigela paro konsistas el du interkovrantaj konusaj klinitaj sekcioj. Post la ekscentra valoro de la valva korpo kaj valva sidloko, la rotacia centro de la papilia plato povas realigi la tujan kontakton kaj apartigon de malfermo kaj fermo. La labirinta sigelo estas realigita per la aminita strukturo el metala sigela ringo de la papilia plato kaj grafito, kiu povas ne nur redukti la ŝalttordon de la valvo, sed ankaŭ certigi la sigelan funkciadon de la papilia valvo. La prema papilia valvo adoptas reduktantan ekscentrecan valoron kaj plifortigantan forton de la papilia plato, valva ŝafto kaj aktuatoro por realigi nulan elfluon de la enira kaj elira dudirekta sigelo de la papilia valvo.

Strukturaj karakterizaĵoj

1. Kompakta strukturo, malgranda grandeco, malpeza pezo, fleksebla operacio, facile uzebla;

2. La tridimensia ekscentra plurtavola malmola sigela strukturo estas adoptita, kaj ĝia sigela agado estas fidinda kaj atingas nulan elfluon;

3. La valvo ne havas flanĝon, kio alportas grandan komforton kaj belecon al la izolado kaj envolvado de la dukto; 4. Ĝi havas la karakterizaĵojn de alta temperaturo, alta premo, korodrezisto kaj eluziĝrezisto.

Normo de ekzekuto

Dezajno kaj Fabrikado: GB/T12238, JB/T8527

Velda grandeco: GB/T12224

Struktura longo: GB/T122

Testo kaj inspektado: GB/T13927, JB/T9092

Parametro de rendimento

Aplikebla temperaturo: Karbona ŝtalo: -29℃~425'℃ Neoksidebla ŝtalo: -409C~600°

Transmisia formo: verma transmisio, pneŭmatika transmisio, elektra transmisio, hidraŭlika transmisio

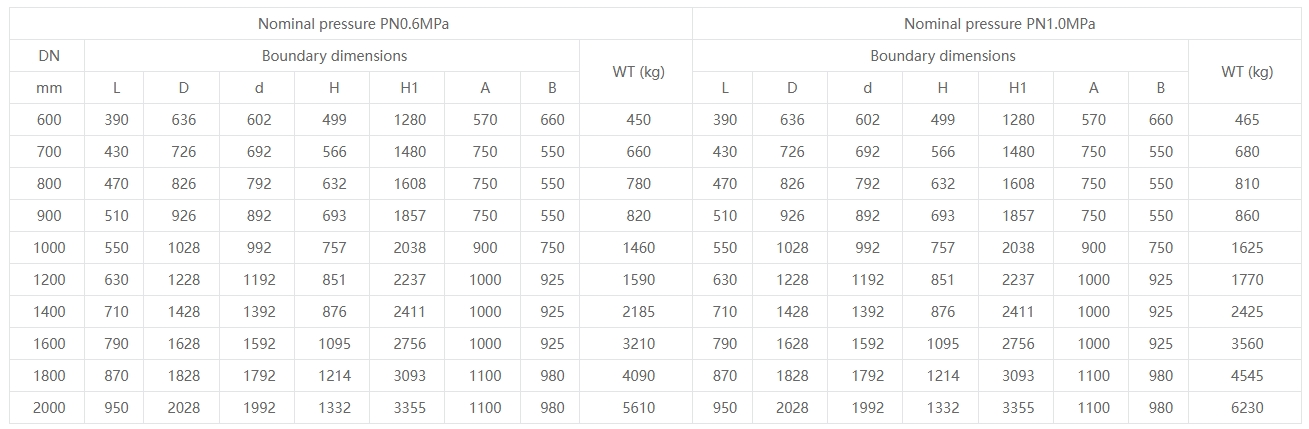

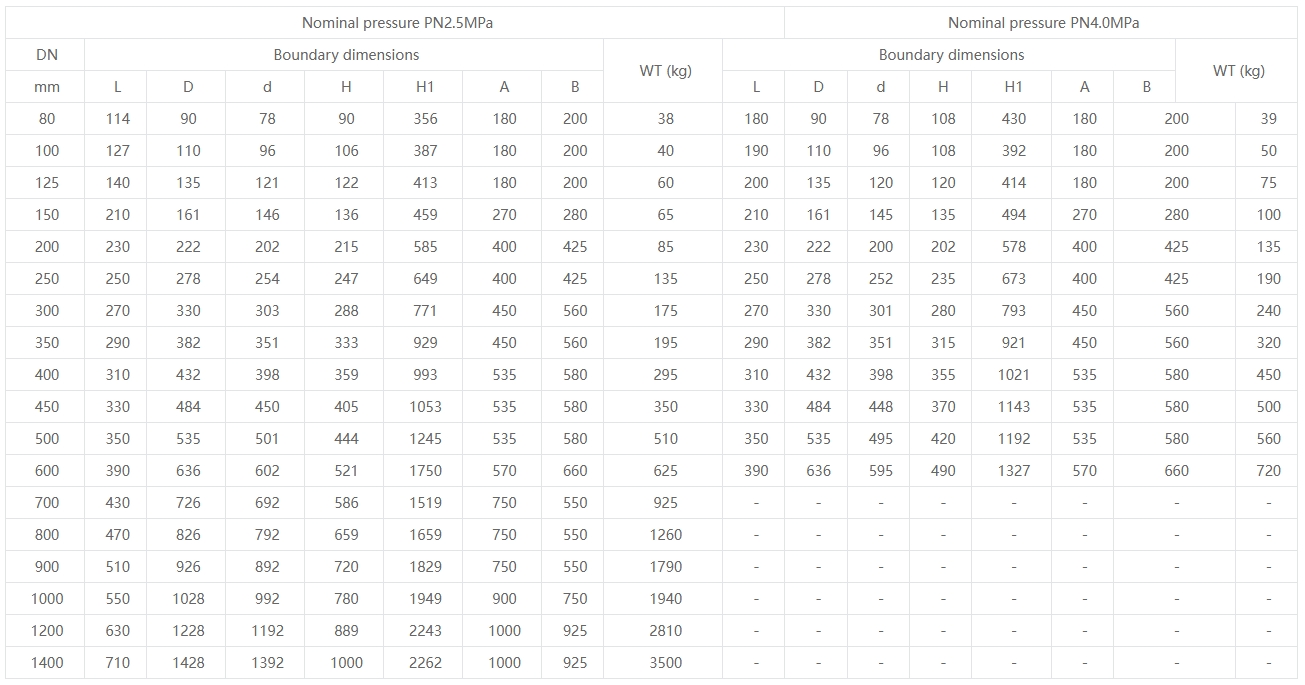

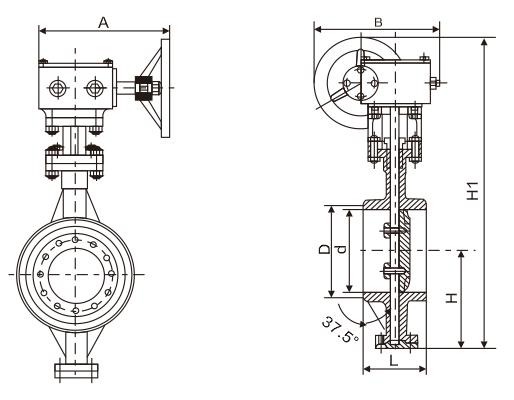

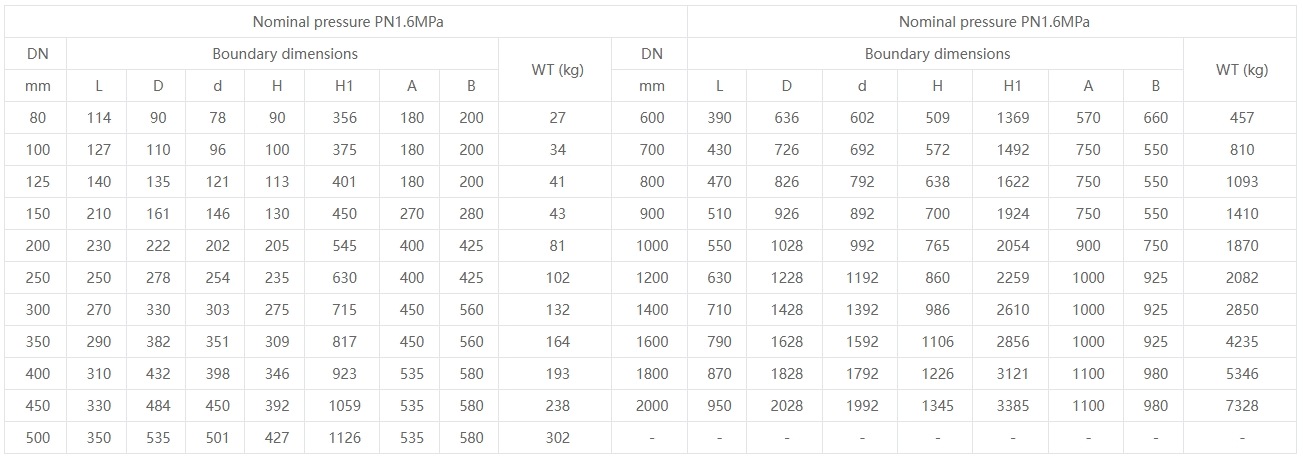

Produktaj Dimensioj
